파워랩 17인치 보급형 LCD 모니터 PL-177X

http://http://www.displaybank.com

오랫동안 경기 침체의 여파로 부진했던 PC 관련 시장이 서서히 살아나고 있다. 또한 졸업-입학 시즌과 맞물려 실질적인 판매도 많이 늘어난 추세이고, LCD 모니터 업계도 활기를 띄고 있다.

필자는 정기적으로 용산 전자상가나 테크노마트등 대규모 PC & 주변기기 시장을 돌아보곤 하는데, 최근 한달사이에 부쩍 늘어난 매장 방문객들을 만날 수 있었다. 또 업체 종사자들 역시 매출이 대폭 늘어나고 있다는 희망적인 반응을 보였다. 다만 많은 제품들의 경쟁 심화로 인해 실제로 남는 영업 이익은 얼마 되지 않는다고 한다.

어쨌거나 사용자들에겐 매우 좋은 소식들임에 틀림 없다. 많은 제품들이 경쟁할수록 더 나은제품, 인정 받은 제품들을 좀더 값싼 가격에 구입할 수 있고, 선택의 폭도 넓어 지게 되는 것이다.

오늘은 LCD 모니터에서 판매 경쟁이 가장 높은 17인치 디지털 입력이 가능한 저가형 LCD 모니터를 살펴 볼까 한다. 비슷한 가격대에 유사한 컨셉/패널, 디자인을 채용한 제품이다.

" 파워랩 17인치 LCD 모니터 PL-177X의 Overview "

LCD 모니터에 관심이 많은 사용자라면, 어디선가 본듯한 디자인? 이라는 생각이 떠오를 것이다. 이 제품은 최근 가장 많은 중소업체가 사용하는 금형중 하나이다. 금형 공유에 대해 많은 의견이 분분한데, 사실 제대로 된 금형 하나를 개발하기 위해서는 수억원의 원가가 투입되게 된다. (대기업의 경우 대략 3~6억원 이라고 한다.)

최근 제품에 대한 중소 기업들의 마진을 생각하면, 엄청난 금액이고 잘못하면 회복이 불가능한 금액이 될 수도 있다. 사용자 입장에서 보면, 같은 디자인의 제품을 여러 업체가 사용하는것이 그리 달가운 것이 아니지만, 그렇게 해서 좀더 저렴하게 제품을 구입했다고 생각하면, 큰 손해는 아니라는 것이 필자의 판단이다.

금형에 대해 좀 더 들어가면, 이와 유사한 제품 3Gate, 크로스 오버등은 금형 제조 및 설계업체인 '상영인터내셔널' 에서 공급을 한다고 한다. 파워랩 PL-177X의 실제 제조사인 디지털 얼라이언스 역시 상영인터내셔널의 과거 협력사인 것으로 알고 있다. 그리고 이외에도 10여개 이상의 중소 업체들이 상영 인터내셔널에서 개발된 금형을 공유하고 있다.

파워랩 17인치 LCD 모니터 PL-177X 제품 간단 Spec

밝기 : 300nit
명암비 : 1000:1
최적(최대) 해상도 : 1280 * 1024
픽셀피치 : 0.264mm ⅹ 0.264mm
표현가능색 : RGB당 8bit, 약16.7M의 색
패널제조사 : Samsung
시야각 : 좌/우 - 178도, 상/하 - 178도
응답속도 : 25ms
입력 단자 : 15pin D-Sub, DVI,
제품 특징 : 천대일 / 광시야각 패널 채용

' 이 금형의 원조는 무엇인가? ' 라는 사용자들의 개인적인 문의이 많아 서두가 길었다. 필자역시 이 제품의 원 제조사인 '디지털 얼라이언스'에 대해서는 크게 아는 바가 없고, '카디날'/'디지팜'과 같은 업체들의 제품을 OEM 생산한 경력과, 현재 용산 선인상가 2층에 양판점을 운영하는 '디스플레이 퍼스트'의 협력사 정도로만 인지하고 있다.

자 그럼 PL-177X의 외관 및 특징을 살펴 보기로 하자.

파워랩 PL-177X의 외관 및 특징

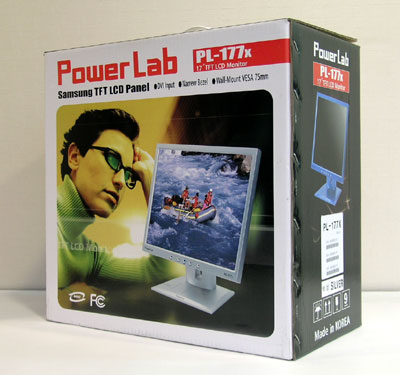

" Box 외관 "

컬러 Box의 외관에, 제품의 디자인적 특징이 잘 소개되어 있다. 다만 한가지 지적할것은 제품에 대한 사양이 잘못 기재 되어 있는듯 하다. 파워랩에서 보내준 사양에는 휘도가 300nits라고 되어 있는데, Box에는 270nits로 기재되어 있다. 계측을 해 보면 알겠지만, 패널의 사양상 250nits가 적절한 사양이라고 볼 수 있다. 그리고 시야각도 180/180이라고 되어 있는데, 광시야각이 좀 왜곡된게 아닌가 한다. 이제 출시가 1주일 밖에 안된 만큼, 빠른 수정을 부탁드린다.

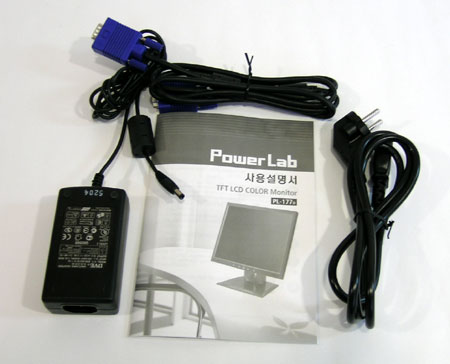

" 케이블 및 주변기기 "

사용 설명서, 전원 케이블, DC 12V 아답터, 15pin D-sub 케이블로 구성되어 있다. DVI 입력이 지원되는 제품으로 DVI 케이블도 포함해서 판매되었으면 하는 바람이 있고, 드라이버는 따로 제공되지 않는다. 최근에 플러그 앤 플레이가 지원되지 않는 모니터는 없지만, 그래도 모니터가 최상의 성능을 발휘하려면 드라이버를 따로 설치 하는것이 좋다. 혹시 제품을 구입하시는 사용자분들중 드라이버가 필요하시면 말씀해 주시기 바란다.

" 제품 전면 "

디자인이 유사한 타 제조사의 제품과 거의 비슷한 외관이다. 슬림 베젤과, 특징적인 디자인의 방열구가 눈에 띄며, 간결하면서도 심플한 디자인이다. 처음 제품을 대면했을때는 타 제품들과 같은 디자인으로 생각되었는데, 전체적으로 보면 거의 동일한 외관이지만, 같은 금형에서 나온 제품이 아닌것을 알 수 있다. 후면의 덮개가 없고 각이 진 부분이 있으며, Wall-mount 홀이 존재한다.

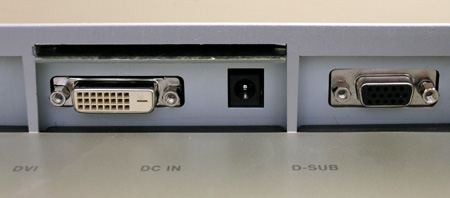

" 입력 단자부 "

좌로부터 DVI 입력, 전원, 15pin D-sub 입력 단자이다. 다른 부가기능은 없기 때문에 더 이상의 입력 단자는 없으며, 좌 측면에 다른 단자가 삽입될 공간은 존재한다. 처음 단자를 연결할때 약간 불편함을 느낄 수 있으나, 스탠드를 제거 후 연결하면 훨씬 수월할 것이다.

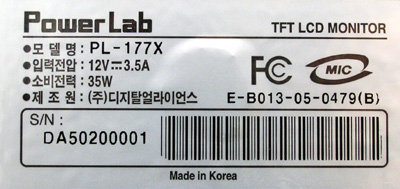

" Back-label "

MIC 인증과 제조원 '디지털 얼라이언스가 보인다. 시리얼 넘버가 1번인것으로 보아 공장에서 첫 생산된 제품으로 판단된다.

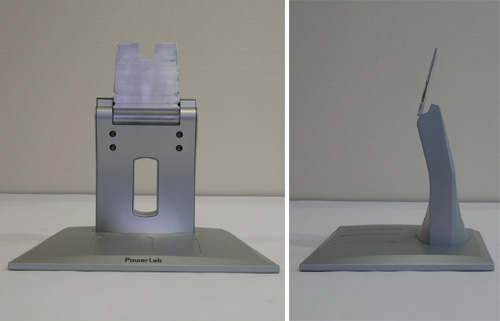

" Stand "

결합과 분리가 매우 쉬운 설계로, 편리한 반면 Tilt 기능이 지원 되지않는 단점도 함께 가지고 있다. 저렴한 생산비와 심플한 디자인으로는 최상의 조건이다.

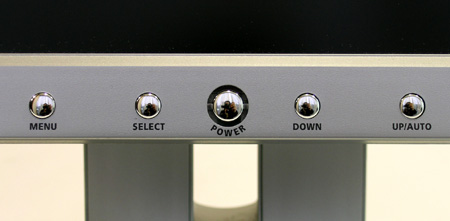

" OSD 설정버튼 "

중앙의 전원 버튼을 기준으로 좌측에 메뉴와 선택, 우측에 조정 버튼 2개로 구성되어 있다. 간격도 적당하고 눌림 강도도 매주 좋다.

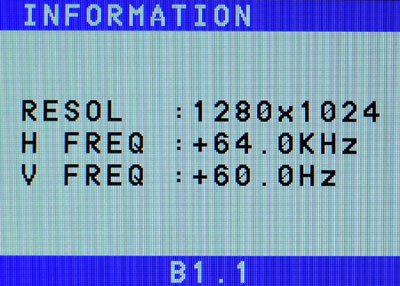

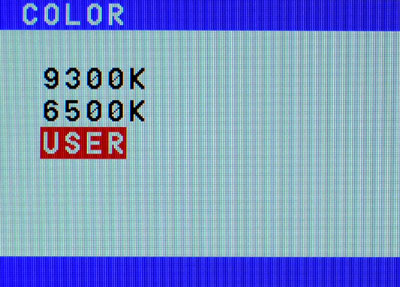

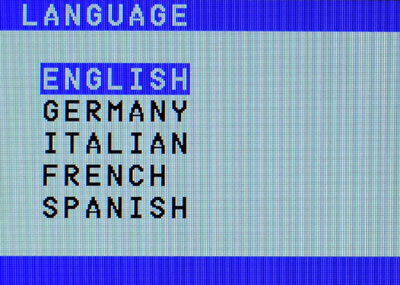

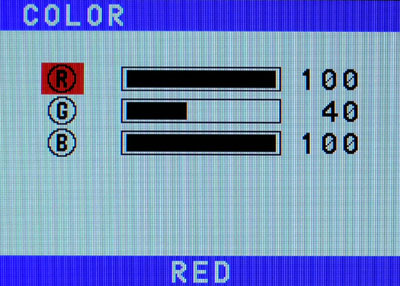

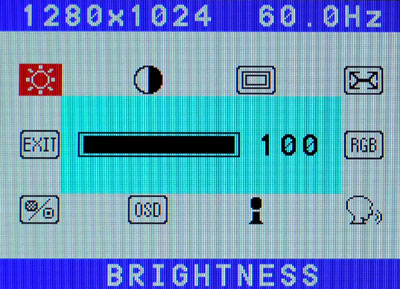

" OSD 설정창 "

과거에 CRT 모니터에서 본듯한 OSD 설정창이다. 선택 버튼과 조정 버튼이 좌/우로 나뉘어 있어 설정은 쉽게 할 수 있으나, 5개 국어가 지원됨에도 한글 지원이 되지 않는점은 수정되어야 할 사항이다.

설치 및 테스트

PL-177X를 PC에 연결하고 윈도우를 부팅하였다. CD내에 첨부된 드라이버를 설치한 후 테스트를 시작하였고, 디지털 입력을 기준으로 테스트를 진행하였으며, 최적 해상도인 1280*1024@60Hz로 설정 하였다. 모든 테스트를 공장출하모드(팩토리모드)에서 진행하는것을 원칙으로 하고, 이때의 밝기는 100%, 명암은 57%였다. 최적화를 위한 별도의 밝기나 명암, 감마, 색온도 등은 조절하지 않았음을 알려둔다. 휘도 안정화시간은 60분 이상이다.

최소/최대 휘도, 권장 휘도, 휘도 균일성, 백색 균일성, 명암비

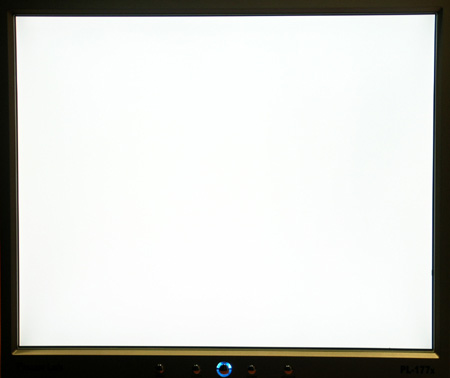

" white "

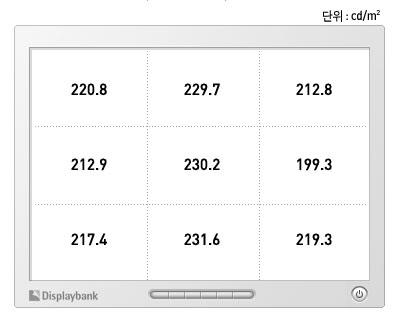

" 휘도 분포 "

PL-177X의 초기 휘도 분포도이다. 초기 휘도가 100%로 설정되어 있어서 최대 휘도를 따로 계측하지 않았다. PL-177X의 스펙상의 휘도는 300nits이나 실 계측값은 이보다 낮게 측정이 되었다. 평균 휘도는 219.33nit였으며, 휘도 균일성은 86.05%정도로 매우 우수한 수준이었다. 원래 삼성에서 출하되는 패널 스펙이 250nits로 알고 있는데, 앞에 언급했듯이 오해의 소지가 있는 박스상의 휘도 스펙은 수정되었으면 한다.

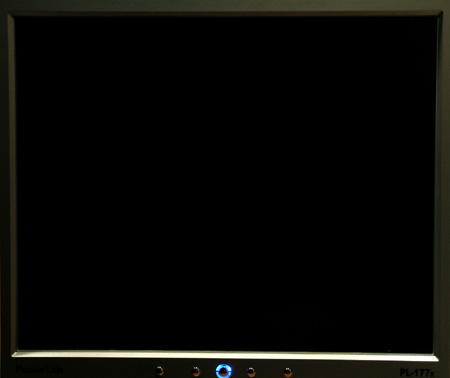

" Black "

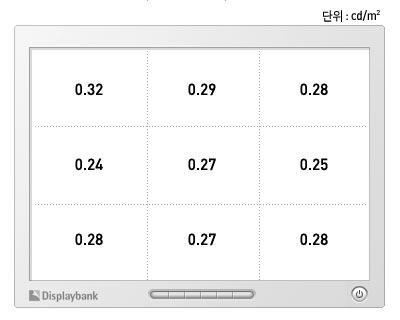

" Black 휘도 분포 "

휘도 분포와 마찬가지로 9point를 계측하여 그림으로 나타내었다. 좌/상단에 백라이트가 약간 새어 나오는것을 알 수 있지만, 거의 편차가 없는 전체적으로 매우 우수한 수준으로 볼 수 있겠다. 평균 Black 휘도는 0.276nit로 지금까지 살펴보던 '천대일' 패널보단 약간 높았으며, 휘도 균일성은 75.00%가 계산되었다. Black 휘도 균일성 역시 양호한 수준이다.

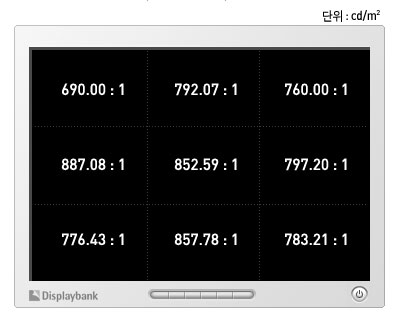

" 명암비 분포 "

초기 휘도와 Black 휘도를 기준으로 한 명암비(C/R) 분포도 이다. 아시다시피 PL-177X의 스펙상의 명암비는 1000 : 1 이지만, 실제 계산값은 이에 조금 못미친 690 : 1 ~ 880 : 1정도였다. 평균 명암비는 799.60 : 1 이었고, 명암비 균일성은 77.78%가 계산되었다. 스펙에는 못 미치지만, 충분한 명암비와 고른 분포를 보여준다.

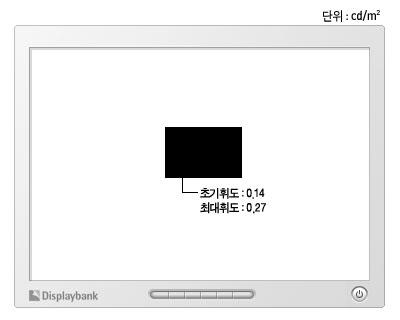

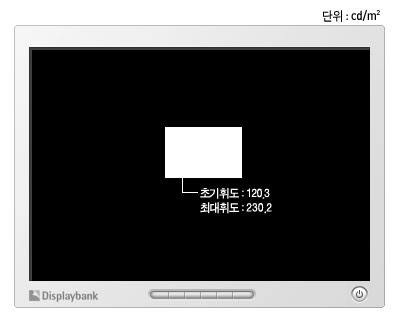

" 최대/최소 휘도 "

White와 Black의 중앙부 기준 최소/최대 휘도를 나타낸 그림이다. PL-177X는 휘도 조정에 따라 중앙부 기준 120.3 ~ 230.2nits 의 white 휘도, 0.14 ~ 0.27nits 의 Black휘도로 제품을 셋팅할 수 있다. 그에 따른 명암비는 859.28 : 1 ~ 852.59 : 1 수준이었으며, 이 제품은 필자의 경험으로 볼때 문서 작업을 주로 하는 사용자라면 39 ~ 88%의 휘도로 사용하길 권장하고, 게임이나 동영상 감상시에는 89 ~ 100%의 휘도를 권장한다.

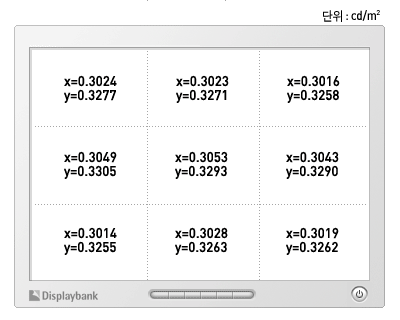

" 백색 균일성 "

백색 균일성은 min(x)=0.3014 min(y)=0.3255, max(x)=0.3053 max(y)=0.3305가 계측되어 △x=0.0039 △y=0.005으로 백색 균일성도 양호한 수준이다.

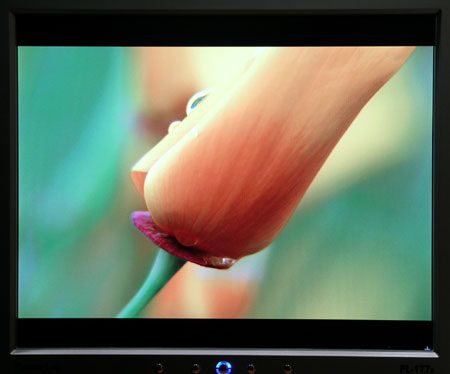

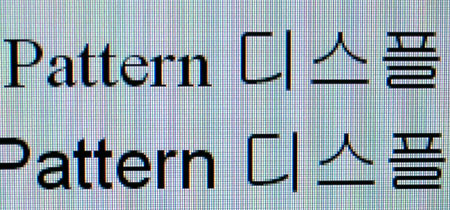

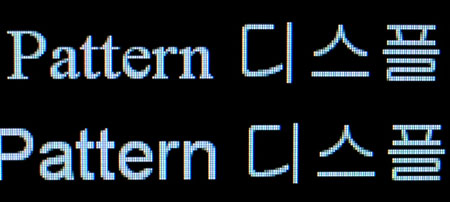

해상도별 가독성

1280*1024/60Hz : 최적 해상도로써 깨끗하고 또렷한 가독성을 보여준다.
1024*768/60Hz : 약간 번지며 뿌연 느낌은 없다.
800*600/60Hz : 역시 뿌옇지 않고 가독성 좋다.
640*480/60Hz : 스케일링 좋고 CRT 모니터 급의 가독성이다.

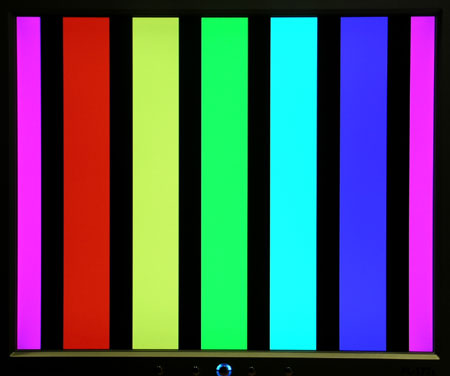

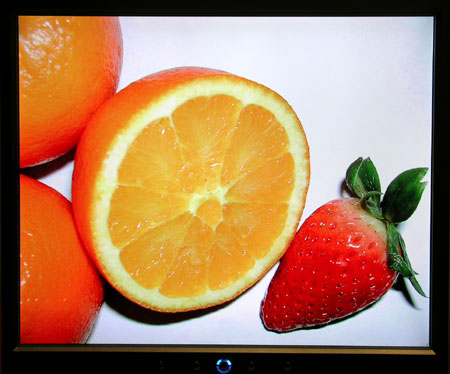

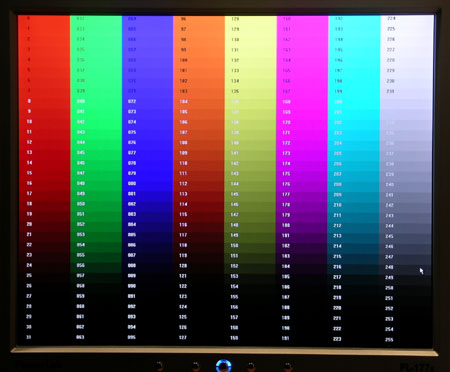

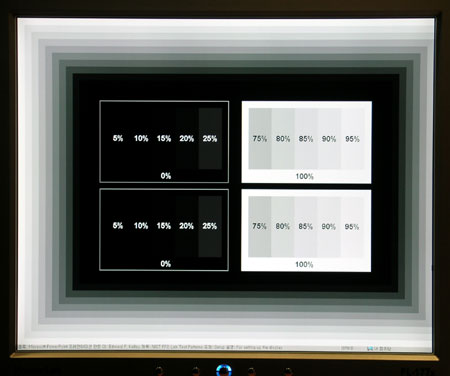

색/계조 표현력

육안 관찰시 모든 색상에서 가장 어두운 부분 2단계의 구분이 힘들었고, Orange / Cyan등 혼합색의 가장 밝은 부분의 계조도 약간 희미한 감이 있지만, 색표현은 전체적으로 양호한 수준이었다.

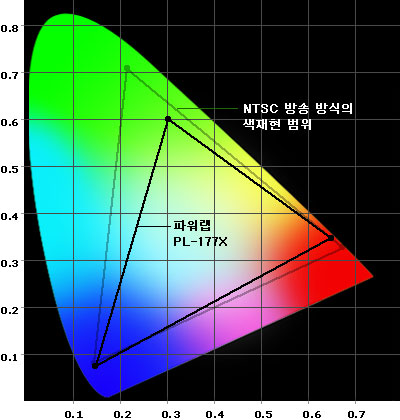

" R/G/B 색좌표 "

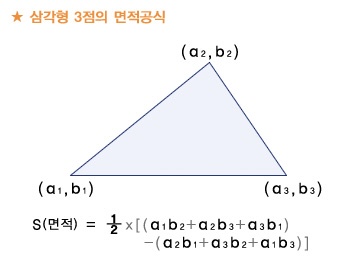

'1931 x,y chromaticity diagram'상에서 본 PL-177X의 색좌표 이다. Red / Green / Blue 모두 양호한 색 죠현을 보여주며, 삼각형의 면적을 구해보면 0.1155정도가 나와 NTSC방송방식 색 재현범위 대비 약 70.55%의 우수한 색 표현을 보여준다.

색 재현성

색 재현성은 RGB색좌표가 구성하는 삼각형의 면적을 말한다. 일반적으로 색재현성이 좋다는 말은 CIE색 좌표계에서 더 많은 색을 표현하고 있음을 의미한다. 참고로 NTSC방송방식의 White, Red, Green, Blue의 색재현범위는 R(0.67, 0.33), G(0.21, 0.71), B(0.14, 0.08) →면적은 0.158이 된다.

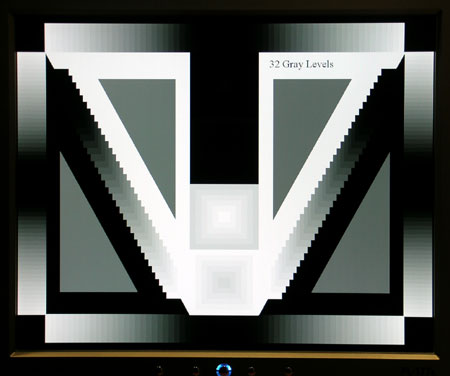

" Grayscale "

32 Grayscale을 육안으로 살펴 보았을때 가장 어두운 2단계를 제외하고는, 타색없는 깔끔한 계조 표현을 보여 주었다.

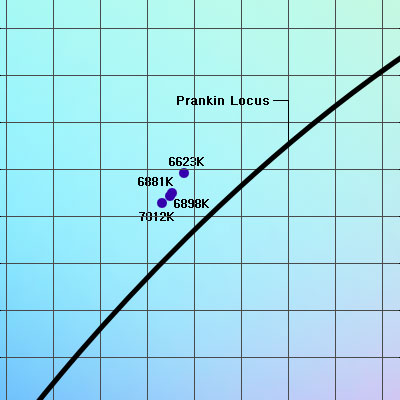

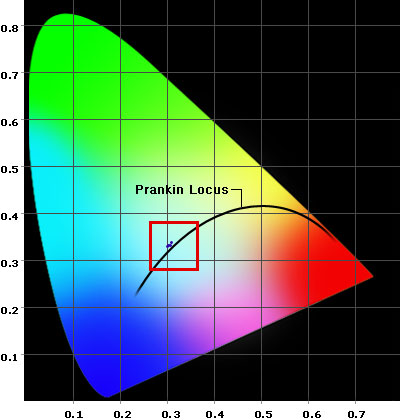

" 색 온 도 "

타 항목의 평가들이 비교적 양호한 것에 비해, 제대로 셋팅이 되지 않은 색온도는 매우 아쉬운 부분이라고 할 수 있다. 위의 그림은 우로부터 user / 6500K / 9300K / digital 입력시의 Default 셋팅값을 기초로 계측한 것으로, 거의 비슷한 곳에 모여있음을 볼 수 있다. 일단 모든곳의 △uv값이 +0.07 ~ +0.08로 나와 플랑크 궤적에서 상당히 먼것을 알 수 있으며, 해당하는 색온도의 셋팅도 오차가 존재한다.

일단 디지털 입력시에는 정확한 색상이 요구되는 작업을 제외하고는 불편없이 사용이 가능하다. 그러나 아날로그 입력일때는 사용자가 R/G/B의 범위를 직접 수정하여 사용해야 한다. 윈도우 창에 흔히 존재하는 회색만 바라보아도 아날로그 입력시에는 색상이 상당히 왜곡되어 있음을 알 수 있는데, user 모드는 yellow가 강하며 6500K에는 pink가 강하다. 또 9300K에는 cyan이 강하기 때문에, 보정을 해야하는 초보 사용자들에게는 불편함이 따를수 있다.

색 온 도

흑체를 가열하면 붉은색에서 주황색, 노란색, 백색, 푸른색으로 변하게 된다. 최저온도인 절대온도 0도(-273℃)에서 열을 가하면 복사파가 나오는데 이때의 광원의 성질을 절대온도의 단위로 나타낸 것을 '색온도' 라고 한다. 단위는 캘빈(Kalvin)이기 때문에 'K'로 표시한다. 색도도 오른쪽 아래부분에서부터 갈라져 나온 선이 보이는데 그것이 바로 프랑크 궤적이다. 프랑크 궤적을 쉽게 생각하면 흑체가 온도변화에 따라 그려내는 궤적이라고 볼 수 있다.

응답속도 및 잔상

박스 포장이나 제조사의 사양으로는 20ms로 되어 있는데, 패널 사양과 특별한 응답속도 향상 기술이 들어가지 않은것으로 보아 25ms가 맞는것으로 판단된다. 같은 패널을 사용한 타제품과도 비교한 결과 같은 증상과 모습을 보여주었고, 빠른 프레임 전환시 그리고 화면 이동시 약간의 잔상이 존재하는 수준이다.

테스트 후기 및 총평

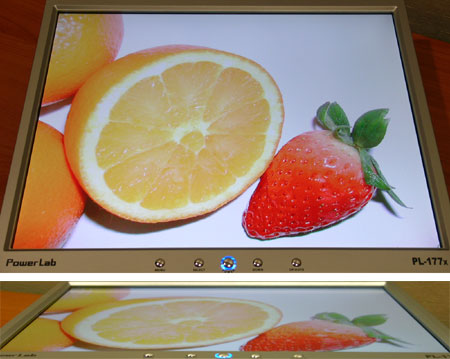

시야각

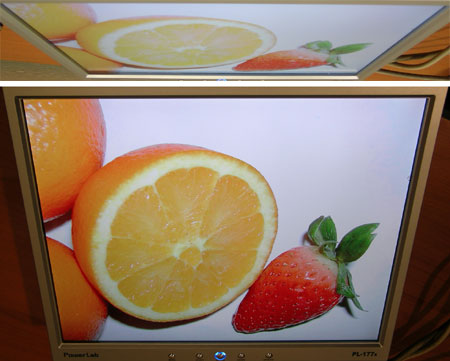

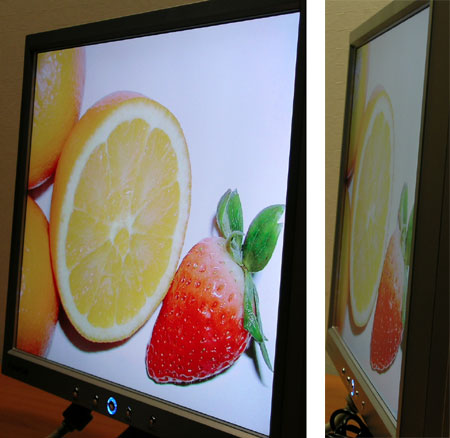

" 시 야 각 "

PL-177X는 상하/좌우 178도인 삼성의 광시야각 패널이 채용된 제품이다. 일반 사용자들의 의견을 들어보면, FPS게임 매니아들은 빠른 응답속도를 선호하고, 동영상 감상 위주의 사용자들은 시야각과 빠른 응답속도를 반/반 가량 선호하는 추세이다. PVA의 광시야각은 알려진대로 혼합색의 중간 계조가 뜨는듯한 현상이 있다. 허나 TV가 아닌 LCD 모니터의 특성상 정면에서 보는일이 거의 대부분을 차지하므로 매우 큰 의미를 두지 않았으면 한다.

시 야 각

보통 우리가 말하는 시야각의 범위는 명암대비가 10 이상이고, 8계조로 구동했을 때의 계조반전(grey level invension)이 없는 영역을 나타내는데, 각 제조사마다 기준이 조금씩 다르고 설사 규칙대로라 할 지라도 바라보는 시야각 자체가 어느 정도 이상이 되면 보여지는 색 자체가 색좌표상에서 전혀 다른 색을 나타내게 된다. 일반적으로 제조사의 스펙을 볼때는 상/하/좌/우 160도 이상이면 사용하는데는 별 지장이 없다고 판단된다. 시야각에는 좀더 명확한 정의가 있어야 한다고 보는데 " 시야각에 대한 고찰 "을 읽어 보시고 유저들도 한번 시야각에대한 올바른 판단을 해 보시기 바란다.

평가환경

시스템 : Pentium III 500Mhz , 256M SDRAM, 30G HDD

해상도 : 1280*1024@60Hz

그래픽카드 : ATI RADEON 9200, 7500LE

TEST Program : IBM TEST,32 grayscale패턴, FPDMSU_totalpattern, Nokia Test, Crtat alignment tool , Check screen

계측기기 : MINOLTA Display Color Analyzer CA-210

※ 본 평가는 TEST용 샘플 한 대에 대한 결과이므로 제품에 따라 다를 수 있으며 시스템과 계측기기에 따라서도 결과가 다를 수 있습니다. 계측시 환경은 VESA 표준환경에 따릅니다.

기 타

안정성 : 쉽게 조립이 가능한 방식의 Stand임에도 매우 안정적이며, 흔들림은 일정시간 지속되는 편이다.

베젤 견고성 : 베젤 안쪽에 보조 베젤이 존재하지 않아, 세게 움켜쥐면 약간의 패널 울림 현상을 볼 수 있으며, 마감 처리도 약간 깔끔하지 못한면이 있다.

불량화소 : 없다.

총 평

설문 조사에 따르면, 네티즌의 절반 이상이 LCD 모니터를 사용할 정도로 이제 LCD 모니터는 보급이후 안정 단계로 들어서고 있다. 그 중 가장 가격대 성능비가 좋고, 보편적인 제품으로 인식되고 있는 17인치 LCD 모니터 시장은 춘추 전국 시대를 맞고 있다.

오늘 살펴본 파워랩 PL-177X는 춘추 전국시대에 걸맞는 제품이자, 가격대 성능비가 좋은 제품이라고 할 수 있다. 장점으로는 휘도/Black 휘도 균일성과 우수한 패널 사용으로 전체적인 사양이 좋다는 점을 들 수 있고, 단점으로는 OSD상의 기본적인 셋팅이 부족하고(색온도 등), 스펙들이 실 계측값과 약간씩 차이가 난다는 점이다. 이제 출시 일주일이 좀 지났지만, 일주일 늦게 출시 되더라도 전체적인 완성도를 높였으면 더 좋은 제품이 나오지 않았을까 하는 필자의 판단이다.

몇몇 단점이 존재했지만, 중소기업 제품은 마케팅 / 광고가 부족한 대신 구입자들의 평가와 입소문으로 대부분의 광고를 대신한다. A/S의 차별화와 위에 언급한 부분의 수정만 가능하다면, 충분히 인정받는 제품이 될 수 있을 것이다. 참고로 PL-177X는 Silver / Black / Dark Grey / Orange / Blue / Red / White / Gold의 총 8가지 색상으로 출시될 예정이라고 제조사에서 밝혀왔으니 참고하시기 바란다.
