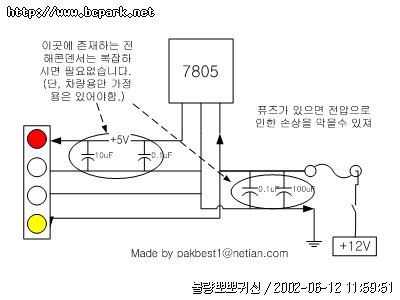

이 회로는 차량용(시거잭)에, 가정용(12V 아답터) 모두 사용가능한 방법입니다.


제가 2년전에 cdPlayer 살돈이 없어서 이 회로를 사서 직접 만들어 차량에 장착 했어염.
그때의 그 희열 지금 생각해도 짜릿합니다. 주위에서는 부러운 시선이 ㅋㅋㅋ ^^;
그때 기억을 떠올리면서 다시 그렸어염 많은 도움이 되었으면 합니당..

주의하실점은 7805라도 1A이상의 용량에 버틸수 있는것과 1A이하인것이 있어염
1A 이상의 용량을 가진것을 사용해야합니다.
ka7805t 인지 ka7805p 인지 잘 기억은 안나구요…

반드시 방열판을 사서 7805에 장착하여야 합니다. 없으면 사용시작 약5분후에 발열현상으로 제기능을 발휘하지 못하고 멈춰버립니다.
한여름에 에어콘 없이도 들으실려면 냉각팬이 있으면 더 좋구요.
케이스제작을 하신다면 밀폐형이 아닌 통풍이 잘되는 형태로 만들어야 합니다.

발열이 걱정되신다면 lm시리즈 스위칭 레귤레이터를 사용하셔도 됩니다.
그건 회로도가 복잡해서리… (전 원래 전기과 출신이 아닙니다. ^^; )

저는 담배갑 크기로 아크릴을 재료로 케이스를 만들었습니다.

시거잭에서 이 회로로 들어오는곳에 스위치를 하나 달아 놓으시면 편하겠져?

시디롬은 외국산 중고 시디롬으로 권합니다.
LG꺼는 운행중에 너무 잘 뛰더라구요.
참고로 전 도시바 4배속으로 사용 했습니다.
자갈길을 달리면서도 음악이 끊기지 않고나오더군요.

하나 더 만들어서리… 친구한테 2만원에 팔았어염 ^^;

제작비 (2년전 제작시)
7805 : 300~400원,
방열판 : 400원
전해콘덴서 : 바가지 300원 ㅡㅡ;
만능기판 : 1000원
냉각팬 : 3000원
토글스위치 : ??? 기억 안남.
카오디오랑 연결 시키는 키드 : 9000원 (이게 무지 비싸더라구요. ㅜ,.ㅜ;)

총 금액 : 2만원 가지고 부품구입하고 커피 마시구도 돈이 남음.
당시 아이스라떼 커피가 1500원 했어염. 여친이랑 둘이서 오손도손.....^^;
